Ayuda para hacer un transformador spectrum +2a

Notapor bracula el Vie Jul 19, 2019 11:05 am

Hola¡¡voy a hacer un transformador para un spectrum +2a a partir de uno de un disco duro,pero no me queda claro una cosilla,tengo el conector din 6,la linea de -12 no me hace falta,pero en el pinout del spectrum veo dos pines con +12,otros dos con +5 y gnd,si mi fuente de disco duro tiene solo tres cables +5,+12 y gnd,para los otros dos pines que necesitan otra vez +5 y +12 ¿abría que puentearlos?,decir que mis conocimientos en electrónica son limitados.
bracula
Herbert

Mensajes: 74
Registrado: Mar Ago 18, 2015 2:01 pm

Re: Ayuda para hacer un transformador spectrum +2a

Notapor Kyp el Vie Jul 19, 2019 1:26 pm

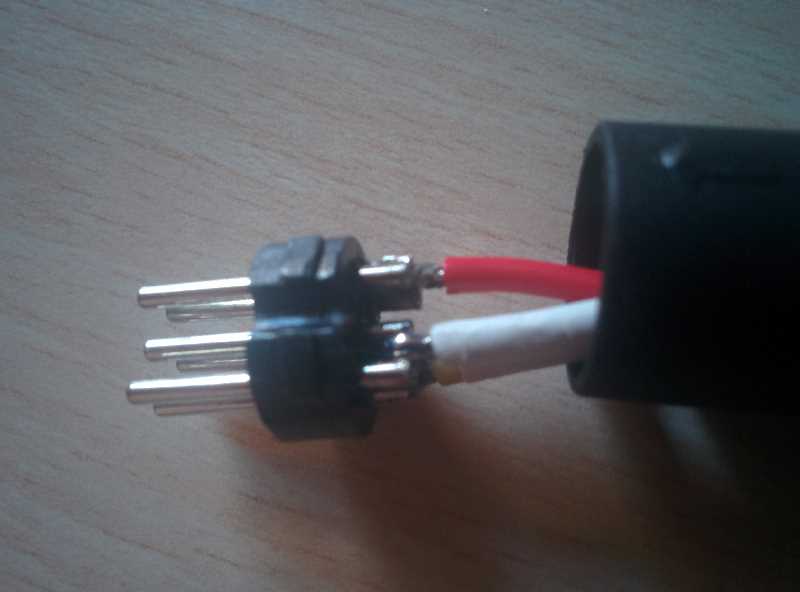

Yo también me he hecho una fuente con una de disco duro externo y puenteé los pines. Aunque creo que no hace falta porque internamente ya están unidos, creo que es mejor hacerlo porque así la corriente se reparte entre dos pines y sufre menos el conector al paso de la corriente, y además es más fácil soldar un cable relativamente grueso en el conector DIN que ya de por sí es bastante incómodo de soldar. Yo puse el hilo entre los dos pines y con estaño uní los dos pines y el cable.

Foto borrosa :? pero creo que se ve la idea...
Imagen
Avatar de Usuario
Kyp
Sabreman

Mensajes: 324
Registrado: Lun Dic 16, 2013 7:16 pm

Re: Ayuda para hacer un transformador spectrum +2a

Notapor bracula el Sab Jul 20, 2019 1:27 pm

Muchas gracias Kyp,una imagen vale mas que mil palabras,manos a la obra¡¡
bracula
Herbert

Mensajes: 74
Registrado: Mar Ago 18, 2015 2:01 pm
